Produktvorstellung: LidarCUBE
Produkt aus deutscher Spitzenforschung
HiTech Messinstrument für online Atmosphären Diagnose bis 100 km Höhe

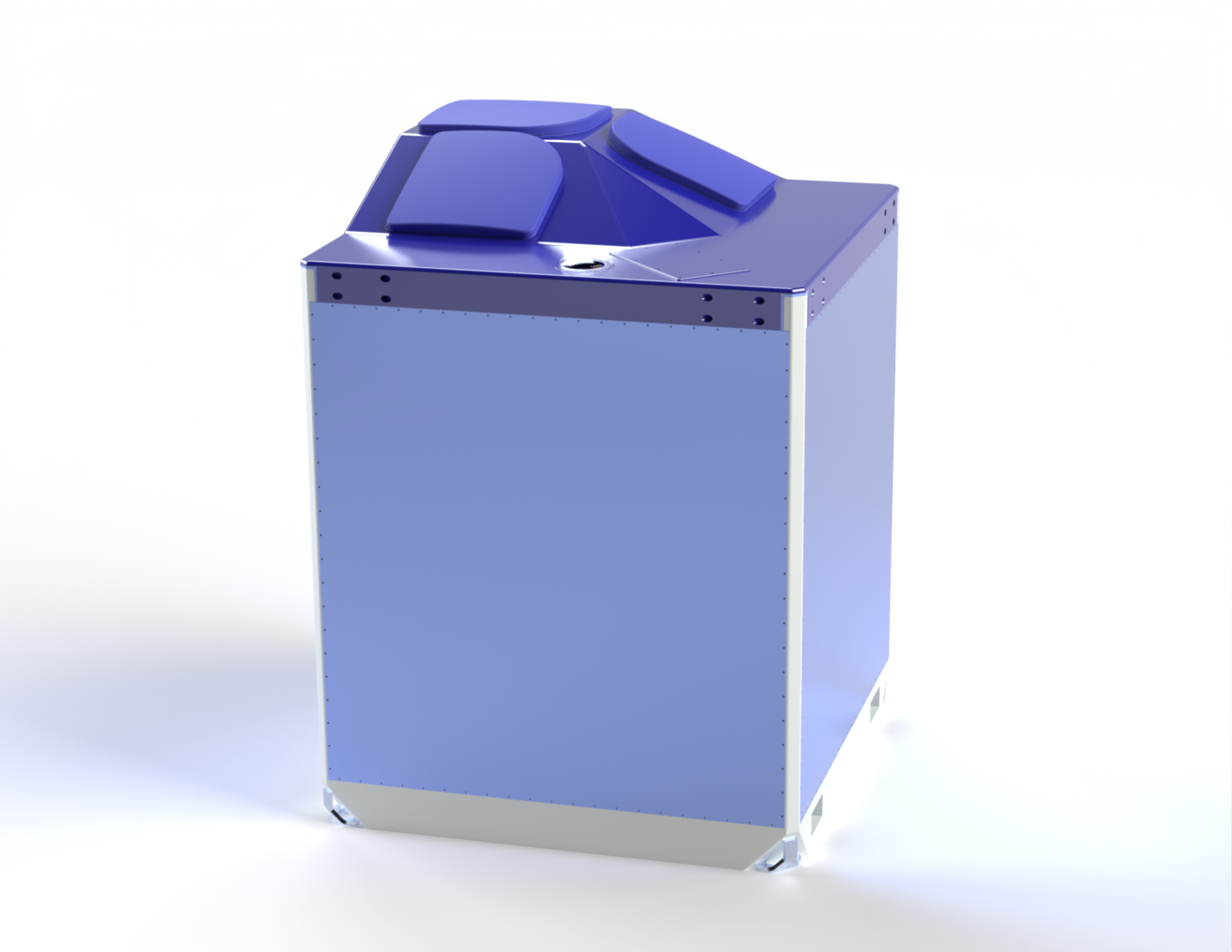

Der LidarCUBE ist ein 1m x 1m x 1,3m großes Messgerät für online Atmosphären Messungen bis 100km Höhe. Das Hightech-Messsystem „CUBE“ besteht aus über 7000 Einzelteilen.
Messgrößen:
Wind- und Temperaturmessung bis in etwa 100km Höhe (Werte bei 5 Minuten Messung und 200m Höhenauflösung)
Windmessung unter 40km: Genauigkeit < 1 m/s
Windmessung unter 70km: Genauigkeit < 10 m/s
Temperaturmessung bei 50km: Genauigkeit < 5,3 K
Ausgabe der Messgrößen:
- Eigenes Human Machine Interface (HMI)
- Webservice Interface
- Rohdaten Archivierung für Nachweise
Aerosole:
- NLC (noctilucent clouds) und PSC (Polar Stratospheric Clouds)
- Hintergrundaerosole
- Metalldichten (alle jeweils mit räumlicher Verteilung und zeitlichem Verlauf)
Betrieb:
Der LidarCUBE kann Tag und Nacht benutzt werden. Dank Zugangssicherung ist der Betrieb selbst unbeaufsichtigt möglich. Der LidarCUBE arbeitet dabei automatisch, nachdem die vorher definierten Betriebs- und Messbedingungen eingestellt wurden. Das Produkt erkennt dabei optionalen Flugverkehr mittels marktgängiger Aktiv-, Passiv und Transponder Systeme und bezieht diese dann in das Messregime ein (automatische Abschaltung).
Ebenso erkennt der LidarCUBE atmosphärische Messbedingungen mittels KI gesteuerter Transformation der absoluten Farb- und Grauwerte im Radius von 500m. Es können problemlos Wetteranalysen durchgeführt werden.
Das Produkt schließt und öffnet den Teleskopraum zum Schutz des Teleskops innerhalb von 5 Sekunden, die Bedingungen für das Schließen und Öffnen sind hierbei konfigurierbar.
Service:
- Alle wichtigen Parameter remote steuerbar
- Servicezugänge zu den wichtigen Wartungsstellen ohne Öffnen des Innenraumes
- Eigenes Servicerack für Wartung des Teleskopspiegelraumes durch einzelne Servicekraft, Servicerack ist werkzeuglos zerlegbar und Fluggepäck tauglich
- 100% Ersatzteilverfügbarkeit
- Hot Standby System in Neubukow – Systemtausch mit Express Luftfracht
- Trainierter, erfahrener Service mit weltweiter Einsatzbereitschaft
Umgebungsbedingungen:
- windsicher bis Hurrikan Kategorie 3
- Starkregen sicher bis 40 l/m² in einer Stunde
- Betriebstemperaturbereich -40°C bis +50°C
- Schneeschutz gegen leichten Schneefall (50 mm)
- Keine Dichtigkeit gegen Flugschnee und Staub
Abmessungen und Interfaces:
Außenmaße
Gewicht
circa 250 kg
Außenmaße L x B x H in mm
1000 x 1000 x 1300
Energieversorgung
Netzspannung
230V / 50Hz – 110V / 60Hz 16 A
Internet
Bandbreite Gigabit
Ethernet oder WLAN
Aufstellung und Arretierung
Vier Zurrelemente
1,25 kN an jeder Ecke
schwingungsentkoppelte Standfläche
Anwendung:
Spaceports
- Start synchrone Messung der Wetterverhältnisse in 10 bis 100 km Höhe (Wind und Temperatur)
Umweltanalyse
- Stoffliche Analytik in Atmosphäre bis etwa 100 km
- Höhe Stofftransportvorgänge in Troposphäre und Stratosphäre
Wissenschaftliche Forschung
- Beobachtung dynamischer Prozesse in der mittleren Atmosphäre auf mittleren, räumlichen Skalen, sowie ihr Beitrag zum Energie- und Impulshaushalt der Atmosphäre.
- Schwerewellen:
- Ausbreitung in horizontaler wie vertikaler Richtung
- Energietransfer
- Auswirkungen auf Hintergrundwinde
- Stratified Turbulence:
- Überprüfung ST-Theorie
- Analyse von bi- oder multivariaten Verteilungen von z.B. Windkomponenten oder Temperaturen
